作业3

本次作业要求完成屏幕空间GI，WebGLRenderer.js中首先包括了light pass阶段 渲染灯，对场景分3个pass：

  • Shadow Pass绘制场景阴影贴图
  • GBuffer Pass（延迟渲染），把场景相关的贴图传入shader，最后生成diffuse、depth、normal、shadow、worldPos五个GBuffer信息
  • Camera Pass，渲染最终显示内容

这是框架的默认渲染结果，可以看到立方体使用的是albedo颜色

1741673637840

实现直接光照

需要实现srFragment.glsl文件中的3个函数：

  • EvalDiffuse、返回（双向散射分布函数）的值（其实就是漫反射部分的值），可以利用Get-GBufferDiffuse(uv)和GetGBufferNormalWorld(uv)来获取线性空间漫反射率和世界空间法线，GetScreenCoordinate(posWorld)获取屏幕坐标
    • 这里使用Lambertian兰伯特光照模型
  • EvalDirectionalLight函数、返回着色点位于uv处得到的光源的辐射度（是否可视部分），可以利用GetGBufferuShadow(uv)获取可见性信息，利用uLightRadiance光源的颜色亮度
  • main中实现直接光照的效果

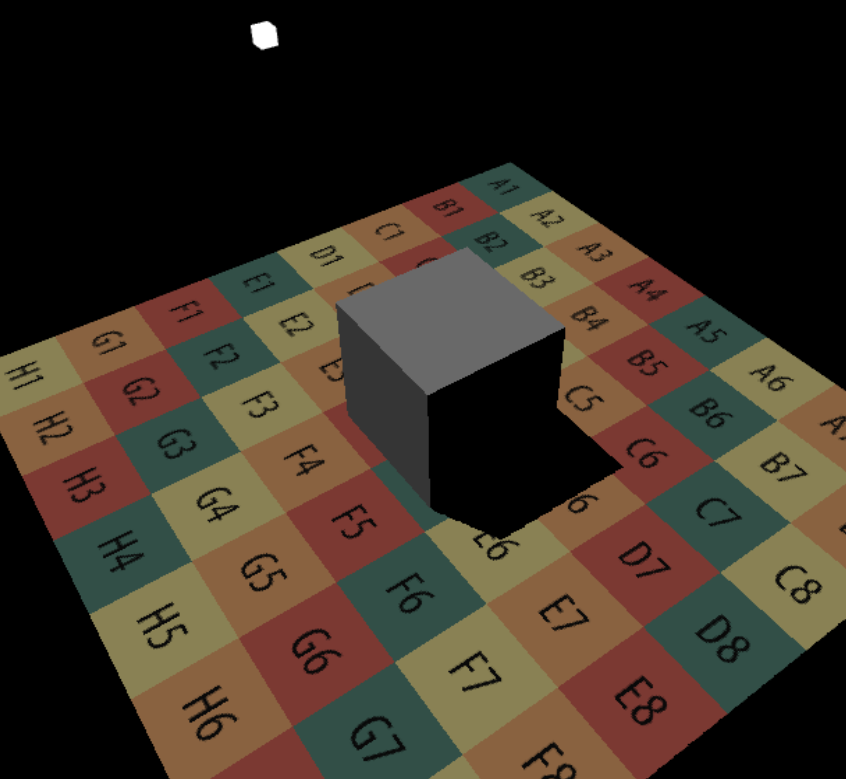

1741676525100

实现屏幕空间下光线的求交(SSR)

需要实现srFragment.glsl文件中的bool RayMarch(ori, dir, out hitPos)光线步进函数：

  • RayMarch函数的返回值为是否相交,当相交的时候你需要将参数hitPos设置为交点
  • 参数ori和dir为世界坐标系中的值，分别代表光线的起点和方向，其中方向向量为单位向量

ray march算法：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

bool RayMarch(vec3 ori, vec3 dir, out vec3 hitPos) {
  float step = 0.05;//每次步进距离
  const int totalStepTimes = 150; //最多步进次数
  int curStepTimes = 0;//当前时间
  vec3 stepDir = normalize(dir) * step;//每次沿着光线方向步进的向量
  vec3 curPos = ori;//当前位置 = 起点

  for(int curStepTimes = 0; curStepTimes < totalStepTimes; curStepTimes++)
  {
    vec2 screenUV = GetScreenCoordinate(curPos);//获取屏幕坐标
    float rayDepth = GetDepth(curPos);//获取光线的深度值
    float gBufferDepth = GetGBufferDepth(screenUV);//获取深度缓冲的深度值

    if(rayDepth - gBufferDepth > 0.0001){//如果找到交点
      hitPos = curPos;
      return true;
    }

    curPos += stepDir;//光线步进
  }

  return false;
}

展开

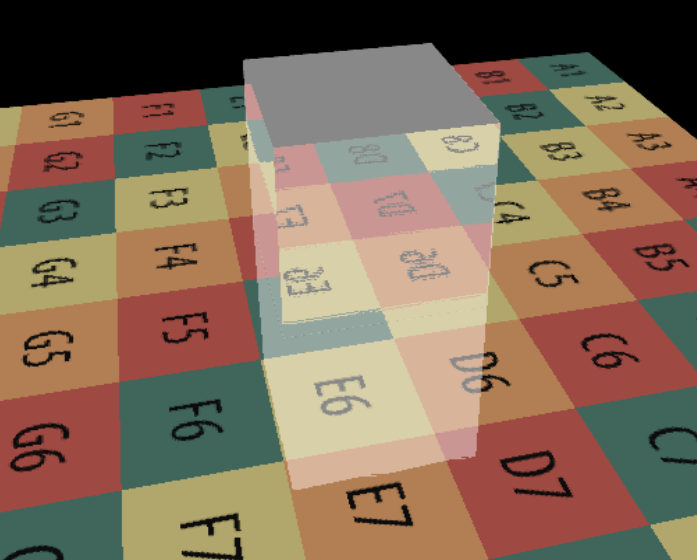

反射测试：可以看到cube和plan 都反射了彼此，输出hitpos的颜色值

1741680077641

实现间接光照

需要在srFragment.glsl文件中的main函数实现间接光照（2次弹射）：

1741664266730

  • 计算间接光照我们使用蒙特卡洛方法求解渲染方程，如这个伪代码，其中position0表示直接光照的着色点，position1表示间接光照的着色点
    • 遍历每个采样点，每次获取方向，和交点位置
    • 如果有交点计算间接光，L_Ind = BSDF（P0） / PDF * BSDF(p1) * light（uv），两个反射点漫反射颜色的乘积 * 光源所在uv处的颜色
    • 循环结束，间接光总和 / 采样数量， 获得均值
  • 使用InitRand()函数来初始化随机数，可以调用Rand1(out s)和Rand2(out s)来得到类型为float和vec2的随机数
  • 对于PDF，使用SampleHemisphereUniform(inout s, out pdf)和SampleHemisphereCos(inout s, out pdf)。他们会返回一个局部坐标系的位置，参数pdf是采样的概率，其中s是随机数
  • LocalBasis(n, out b1, out b2)函数，通过传入的世界坐标系的法线n，建立局部坐标系，返回两个切线向量，这样就可以利用返回值将局部坐标系的方向变换到世界坐标系中

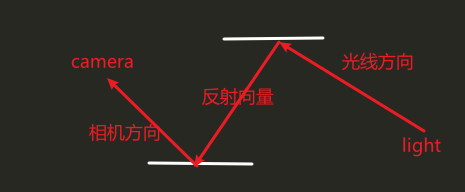

evaldiffuse函数计算某点的颜色颜色，依赖于wi和wo方向，因为bound2次，它们需要3个向量

1741690193952

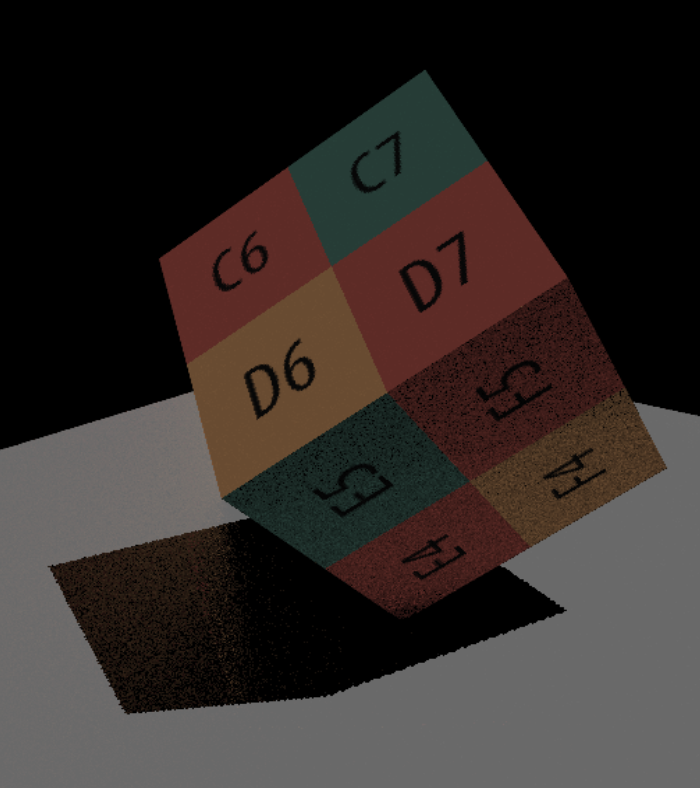

前面的直接光照和现在的间接光相加组成了最终的颜色

可以看暗处部分的环境光是比较明显的，地面上的阴影投射了物体的颜色，不过有噪点，需要提升采样点数量，不过性能瞬间骤降，因此使用性能优化

1741691188951

提高部分：Hierachical ray trace

自带的mipmap不支持设置非0等级，因此需要自己创建不同分辨率fbo实现，但是web1不支持fbo的附件大小不同， 因此只能在WebGL2框架运行

但是要把整个框架升级到WebGL2，不仅要改初始化部分，还需要改一系列的图形API用法和shader的语法

  • web2初始化：修改getContext部分为web2环境，以及Extension扩展的支持颜色浮点精度
  • fbo文件的附件大小和语法部分的改变：
    • 每个mipmap层级都存储在一个FBO中，它的附件的宽高依赖于形参
    • 构造函数加入，颜色附件个数（默认有5个，我们只需要一个），宽高以便传参
    • texImage2D和颜色、深度附件都应用参数宽高，
    • texImage2D的internalformat项需要改成gl.RGBA32F（webgl2语法）
    • attachment的访问方式也要修改（webgl2语法）
    • drawBuffer部分也要改（webgl2语法）
  • MeshRender中drawBuffer部分也要改（webgl2语法）
  • DirectionalLight中的fbo中传入数量1，这样一个fbo就只会有一个color attachment了
  • 在mesh部分，由于fbo的结果通常以纹理来呈现，添加一个quad的顶点数据部分，以便之后将纹理呈现在一个屏幕大小的quad上
  • SceneDepthMaterial作为深度图Mipmap的材质，并把这个文件加入到html中
  • WebGLRenderer添加一个存储fbo的数组
  • 在engine（创建fbo）
    • 生成mipmap，根据log计算屏幕可以生成多少个mipmap，每层的分辨率都是上一层的一半，通过new fbo创建帧缓冲，并把它添加到刚才创建的fbo数组中
    • 创建深度图Mipmap的材质和对应的quad mesh
  • WebGLRenderer（开始渲染）
    • mipmap pass接受GBuffer Pass的深度图作为输入，结果输出给Camera pass，因此它应该放在两者之间
    • 利用深度材质渲染深度图到mipmap中，对于调试可以渲染到quad上
    • 会渲染fbo数量次，每次渲染时都会绑定深度材质，清理颜色缓冲，以及绑定本次的fbo，更新本次shader中传入的uniform变量, 还要调整gl.viewport视口大小和fbo大小一致，
    • 调用渲染命令渲染mipmap
  • 原有shader部分语法
    • 如果升级到GLSL ES 3.0会有更多的API使用和一些新特性，但是一些语法需要改变一下
    • 在所有shader开头声明版本
    • 在所有的vertex shader中，attribute部分要改为layout顶点布局的语法
    • vs到fs部分的varying改成out
    • fs中由vs输入的varying改成out
    • fs中对color attachment输出数据时，不再用gl_FragData[]，需要先layout声明，在用声明的变量来赋值
    • fs输出结果数据时，不再用gl_FragColor，需要先声明变量，在给变量赋值
  • 深度 shader：
    • vs直接输出quad的顶点位置就行
    • fs中会依赖于上一层的深度 mipmap，大小……，
    • 首先如果当前mip级别为0，则直接输出底层mipmap颜色
    • 否则找到上一级2*2的区域最小值minDepth
    • 如果宽高为奇数情况，那方为奇数，那方就以3格的上级区域寻找，比如都是奇数，则查询区域为3*3，如果宽为奇数，则查询区域为 3 * 2
    • 将minDepth作为最终的结果输出
  • SSRMaterial
    • 完成了mipmap pass部分后就可以传给Camera pass
    • 在最后的渲染材质中，加入uDepthTexture数组，以便作为shader和数据的接口
  • WebGLRenderer
    • 在Camera pass阶段，在渲染每个网格，都要像材质传入depthFBOs数组
      1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

      bool RayMarch_Hiz(vec3 ori, vec3 dir, out vec3 hitPos) {
float step = 0.05;//步进距离
float maxDistance = 7.5;//最大可步进距离

int startLevel = 2;//开始mip层级
int stopLevel = 0;//结束mip层级

vec3 curPos = ori;//当前位置初始为起点位置
int level = startLevel;//层级初始为开始层级

while(level >= stopLevel && distance(ori, curPos) < maxDistance){//当层级 >= 结束层级，步进距离 < 最大可步进距离
    float rayDepth = GetDepth(curPos);//获取光线当前深度
    vec2 screenUV = GetScreenCoordinate(curPos);//获取屏幕对应的uv
    float gBufferDepth = getMinimumDepthPlane(screenUV, level);//获取在当前层级uv存储的深度

    if(rayDepth - gBufferDepth > 0.0001){//如果相交
      if(level == 0){//如果为0级，成功找到交点，返回交点位置
        hitPos = curPos;
        return true;
      }
      else{//否则进入下一层级
        level = level - 1;
      }
    }
    else{//没有相交
      level = min(MAX_MIPMAP_LEVEL, level + 1);//进入下一层级
      vec3 stepDistance = (dir * step * float(level + 1));//光线沿着方向步进step * 层级（越高层级步进距离越大）
      curPos += stepDistance;//光线步进
    }
}
return false;
}

      展开

  • 以上对于之前的ray march 部分实现HRT，动态调整每次的步进距离
