Vulkan复习(简述、环境配置、程序框架)

发表于 更新于
作者 senlongan
9 分钟阅读

简述

  • 特性
    • 跨平台
    • 具有更接近GPU的API
    • 性能强大
    • 支持多线程

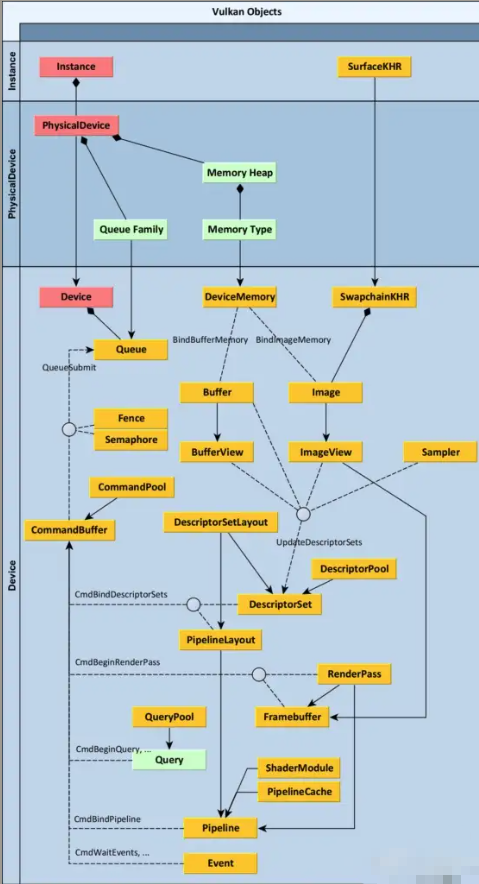

  • 对象
    • 1
      • 实线箭头：创建关系，指向被创建者，需要通过PhysicalDevice创建device
      • 虚线箭头：使用关系，指向被使用者，比如Pipeline使用CommandBuffer
      • 菱形箭头：获取/组合关系，指向整体，部分不可单独存在，整体swapchain和部分image
    • buffer缓冲：
      • mesh：顶点和索引各自的buffer和memory，组成mesh
      • shader的uniform数据
      • image：位图数据，纹理
    • VkImageSampler图像采样器：比如采样mipmap level
    • VkDeviceMemory设备内存：代表分配的显存，让我们自己定义分配策略
    • barrier屏障：缓存可能不一致，屏障告诉同步缓存
    • subpass子pass：renderpass 必须包含至少一个 subpass
    • Descriptor描述：传输uniform时需要，需要从DescriptorPool 分配，通过vkUpdateDescriptorSets() 绑定对象
    • pipelineCache管线缓存：用于存储和重用与管线创建相关的数据，显著加快管线创建
  • 图形API规范
    • Vulkan函数、枚举和结构体都在中定义vulkan.h头文件
    • 前缀后缀
      • 函数具有小写的vk前缀
      • 枚举和结构体等类型具有大写的Vk前缀
      • 枚举值具有VK_前缀
      • KHR后缀的属于vulkan扩展
    • 函数
      • API通常使用结构体来向函数传递参数
      • 结构体中需要在sType成员中明确指定结构体的类型
      • pNext可以指向扩展结构
      • 通常Enumerate函数会被调用两次
        • 首次调用传递&count（函数形参是*，接受地址，通过指针方式获取函数返回值），nullptr，获取数量
        • 再次调用传递arr.data()获取数据（函数形参是 元素*，data()可以获取指向数组第一个元素的指针（二维数组同理），不使用&vector是因为类型不匹配，不使用&vector[0]是为了防止访问越界，假如数组为空的话）
      • 几乎所有函数都会返回VkResult，该返回值要么是VK_SUCCESS，要么是错误代码

环境配置

  • Vulkan SDK
    • 包含头文件，验证层，函数的加载器（运行时查找驱动程序中的函数）
    • 安装Vulkan SDK
      • 版本：1.1/1.2都太陈旧了，建议1.3/1.4，我使用的是1.3.296.0
      • 下载：在官网选择window->x64/x86选择某某版本对应的VulkanSDK-版本号-Installer.exe下载
      • 安装：
        • 双击下载的.exe安装
        • 一路next即可
        • 对于选择组件这一步，选择你自己需要的组件
      • 环境变量：
        • 系统变量VK_SDK_PATH,VULKAN_SDK变量名，变量值为你的安装目录
        • 区别：
          • 系统变量：所有用户都可读取，只有管理员可以更改
          • 用户变量：仅当前用户可以读取，仅当前用户可改
          • 变量名唯一标识符，变量值为目录，它们是一种映射关系，可以通过键引用值
          • path中：当输入命令，会在path的目录顺序逐个搜索这个可执行文件，找到就执行
    • 验证：前往安装目录，在bin目录，运行vkcube.exe演示程序，如果看到飞速旋转的立方体，则显卡和驱动程序可以正确支持vulkan，否则你将收到错误消息
    • bin目录中glslangValidator.exe和glslc.exe用于将GLSL编译成字节码，我们会在shader章节详细介绍
    • bin目录还包含Vulkan加载器和验证层的二进制文件，Lib目录包含库文件，Include包含头文件
  • GLFW：
    • vulkan是跨平台的，本身不提供窗口的，会使用GLFW库来创建窗口，它支持不同的操作系统
    • 下载：在官网选择window64位二进制下载
    • 解压后会看到所有版本的集合，头文件，库文件
  • GLM
    • 用于线性代数运算的库，专为图形API设计
    • 下载：在官网下载最新版本即可
  • VisualStudioCode_MSVC_编辑器的配置文件
    • 详见 VsCode、MSVC编译C++ 此章节

    • 使用库_链接错误：

      1
2
3
4
5
6

      若要使用此运行时库:单线程，静态链接(libc.lib) 请忽略这些库:libcmt.lib、msvcrt.lib、libcd.lib、libcmtd.lib、msvcrtd.lib
若要使用此运行时库:多线程，静态链接(libcmt.lib) 请忽略这些库:libc.lib、msvcrt.lib、libcd.lib、libcmtd.lib、msvcrtd.lib
若要使用此运行时库:多线程，动态链接(msvcrt.lib) 请忽略这些库:libc.lib、libcmt.lib、libcd.lib、libcmtd.lib、msvcrtd.lib
若要使用此运行时库:调试单线程，静态链接(libcd.lib) 请忽略这些库:libc.lib、libcmt.lib、msvcrt.lib、libcmtd.lib、msvcrtd.lib
若要使用此运行时库:调试多线程，静态链接(libcmtd.lib) 请忽略这些库:libc.lib、libcmt.lib、msvcrt.lib、libcd.lib、msvcrtd.lib
若要使用此运行时库:调试多线程，动态链接(msvcrtd.lib) 请忽略这些库:libc.lib、libcmt.lib、msvcrt.lib、libcd.lib、libcmtd.lib

      展开

      • LINK : warning LNK4098: 默认库“MSVCRT”与其他库的使用冲突；请使用 /NODEFAULTLIB:library
        • C运行时库提供了标准C函数，它们有互斥性，运行时库冲突，使用/NODEFAULTLIB:MSVCRT 忽略特定版本的C运行时库
      • 错误：glfw3.lib(win32_init.obj) : error LNK2019: 无法解析的外部符号 __imp_TranslateMessage，函数 _glfwInitWin32 中引用了该符号
        • TranslateMessage函数位于user32.dll中，无法解析的外部符号，缺少Windows系统库导致的，添加必要的Windows系统库：user32.lib，gdi32.lib，shell32.lib
  • VisualStudioCode_MSVC_Cmake配置文件
    • 为了支持跨平台性，我们的项目将使用cmake配置工程
    • c_cpp_properties和task都不需要
    • 编写CmakeLists.txt文件，详见 构建工具_Cmake 此章节
    • 编译
      • 使用cmake + cmake tools 这两个插件
        • F1使用Cmake Configure生成工程，可以选择Visual Studio Community 2022 Release - amd64
        • 编译：RunTask->Cmake:build
        • 运行：还需要之前的launch.json文件，F5运行
      • 使用命令行：new Terminal，输入构建编译的命令，详见 构建工具_Cmake 此章节
  • 1
  • 运行结果

程序框架

  • 头文件
    • cstdlib 头文件提供了 EXIT_SUCCESS 和 EXIT_FAILURE 宏，作为程序返回结果
    • 包含 stdexcept 和 iostream 头文件是为了报告错误情况
  • APP
    • 程序本身作为一个类
    • run作为接口包含4个阶段：
      • 初始化窗口：glfwInit初始化，可调整大小，glfwCreateWindow创建窗口
      • 初始化vulkan
      • 循环：当glfwWindowShouldClose窗口没有关闭时，会一直循环，并接受glfwPollEvents窗口事件
      • 清理：glfwDestroyWindow销毁窗口，glfwTerminate
  • main
    • 创建app
    • 异常捕获在app run时，如果catch异常输出cerr错误日志
Vulkan
