Gamma伽马校正(ga ma jiao zheng)

物理亮度即光子数量，光子数量翻倍时是真实的物理亮度翻倍，线性亮度
人眼感知，对暗部变化更敏感（暗部只需要较少的光子数增幅，就会感到明显的变化）
CRT显示器正好符合人眼感知，非线性亮度即\^2.2

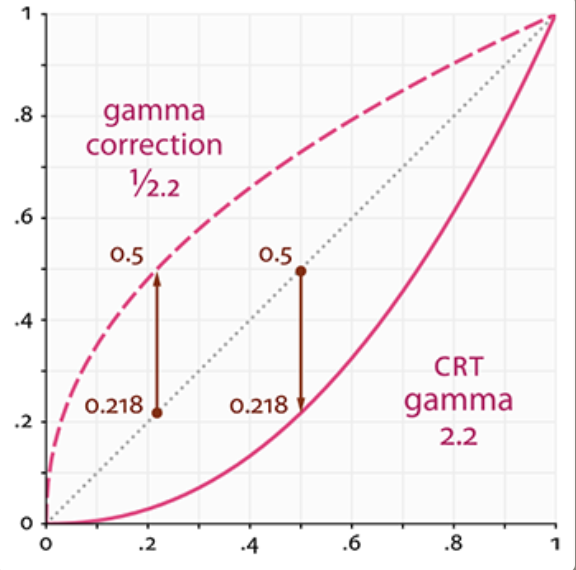

图中，横轴光子数量，纵轴颜色/亮度值，它们都以归一化表示,中间是线性的物理亮度，下方\^2.2，上方\^1/2.2 ~= 0.45
观察发现，\^2.2比\^1的整体要暗，但0和1颜色是相等的
Gamma校正：应用Gamma倒数（1/2.2），线性颜色\^1 -> 显示器\^2.2 -> Gamma\^1/2.2 颜色变回最初设置的线性颜色
在opengl中使用Gamma校正：
- 内建的sRGB帧缓冲：glEnable(GL_FRAMEBUFFER_SRGB);（注意：我们应在最后的颜色计算应用校正，否则将使用不正确的颜色值）
- 手动在每个fragment shader中校正，更加简单的方式新增一个后期处理shader，仅在quad上校正一次
RGB纹理：不用任何转换，线性颜色^1 -> 显示器^2.2 -> Gamma^1/2.2
sRGB纹理：在sRGB颜色空间（gamma2.2）中制作的纹理
- 不使用校正时没有问题：纹理在sRGB空间创作和显示，这是统一的
- 但应用了gamma后，纹理颜色就会很亮，因为我们在sRGB空间制作纹理，会通常将它的颜色设置的更亮，以便达到预期颜色（比如0.5的颜色值），经过gamma后它的颜色变为了线性颜色，会超出预期颜色
为了解决这个问题，有几种方案：
- 在线性空间工作：线性颜色\^1 -> 显示器\^2.2 -> Gamma\^1/2.2 颜色变回最初设置的线性颜色
- 每次使用前\^2.2，opengl中提供了内置的纹理格式GL_SRGB和GL_SRGB_ALPHA，它们会自动校正为线性空间

#include <iostream>
#include <cmath>

// Linear RGB 转换为 sRGB
double linearToSrgb(double linear) {
    double s;
    if (linear <= 0.0031308) {
        s = linear * 12.92;
    } else {
        s = 1.055 * std::pow(linear, 1.0 / 2.4) - 0.055;
    }
    return s;
}

// sRGB 转换为 Linear RGB
double srgbToLinear(double s) {
    double linear;
    if (s <= 0.04045) {
        linear = s / 12.92;
    } else {
        linear = std::pow((s + 0.055) / 1.055, 2.4);
    }
    return linear;
}

int main() {
    // 示例：将 Linear 值 0.5 转换为 sRGB 0.735
    double linearValue = 0.5;
    double srgbValue = linearToSrgb(linearValue);
    std::cout << "Linear value " << linearValue << " converts to sRGB value " << srgbValue << std::endl;

    // 示例：将 sRGB 值 0.735 转换为 Linear 0.5
    srgbValue = 0.735;
    linearValue = srgbToLinear(srgbValue);
    std::cout << "sRGB value " << srgbValue << " converts to Linear value " << linearValue << std::endl;

    return 0;
}

展开

rgb空间和srgb空间转换算法

高斯模糊

使用滤波函数，生成卷积核对应的权重
卷积核的范围越大，图像就越模糊
均值滤波函数：1/width*height，width以及height分别为卷积核的宽与高，因此每个权重值都相等
高斯滤波函数：高斯模糊基于高斯曲线（基于正太分布），中间的值达到最大化，随着距离的增加，值不断减少,如上权重值
两步高斯模糊（优化）
- 想象对于32×32的卷积核，要对每个像素做1024次采样计算，计算量非常庞大
- 由于高斯模糊符合正太分布，它可以拆分成一维卷积操作，数学原理，总共只需要32+32次计算
- 在水平方向做32次，再垂直方向做32次
- 使用两个帧缓冲，每个帧缓冲有一个颜色纹理附件（一个帧缓冲一个附件，卷积要一个纹理读，一个纹理写，不能同时读写同一个纹理 / 一个帧缓冲，2个颜色纹理附件，这种方式技术上不太可行，同一个帧缓冲的颜色纹理附件没法一个读一个写）
- 权重值在代码怎么计算的
  - 没有计算，直接使用的特定数值
- 文章中为什么amount = 10
  - 每2次是一次水平+一次垂直，10次相当于做了5次的高斯模糊，模糊次数越多越模糊

抗锯齿/反走样

形成原因：像素分辨率和栅格化的底层实现
先模糊再采样（要注意顺序，反过来达不到理想效果），模糊通常用卷积实现，在信号学中又叫滤波，但这种方式较难实现，并且计算量巨大
提高采样点数量
- 片元：图元被分解位一系列的小方形区域，这个区域<=一个像素的区域，可以存储数据
- 假设为每个像素新增4个采样点，每个图元对应1组片元，假设最坏情况，有n个三角形图元完全重叠，每个图元覆盖m个像素，从后往前绘制
- SSAA
  - 光栅化阶段：每个采样点和原采样点一样经历所有相同阶段，覆盖判断（生成4*m*n个片元），fs（对每个片元着色），深度测试（对每个片元测试）（其他阶段忽略不考虑）
  - 降采样：将采样点颜色平均值作为像素颜色
  - 时间：当没有应用SSAA，每个阶段是m*n, 总共是m*n*3，应用SSAA后，变为4*m*n*3
  - 空间：在depth_buffer和color_buffer数组大小扩充4倍

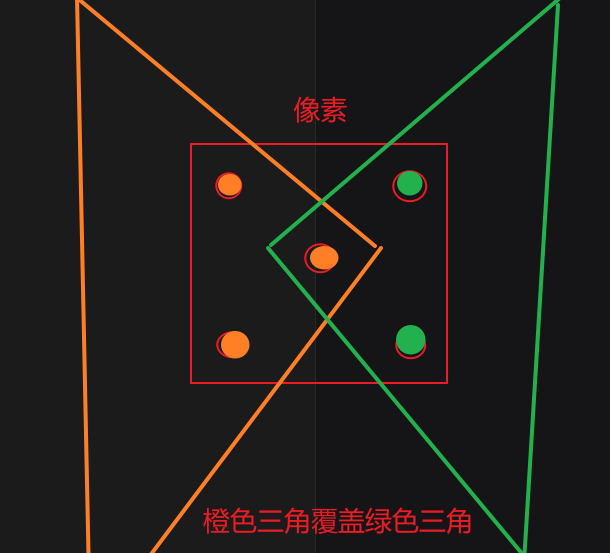

- MSAA
  - 光栅化阶段：对每个采样点执行覆盖判断，深度测试（其他阶段忽略不考虑）
  - fs阶段：对于每个像素，所有同层级（对应相同图元，比如一个图元对某像素生成了4个片元，只做一次计算）的片元仅着色一次，将着色结果拷贝给其他同层级片元，这样fs阶段只需要m*n次
  - 降采样：将采样点颜色平均值作为像素颜色
  - 时间：4m*n*2 + m*n，但考虑fs最耗费性能，会较大优化性能
  - 空间：在depth_buffer和color_buffer数组大小扩充到4倍
- SSAA vs. MSAA
  - MSAA比SSAA开销低很多，通过拷贝颜色而不是计算颜色
  - MSAA比SSAA效果准确度差，MSAA根据中心采样点计算的颜色值拷贝过来，SSAA根据具体采样点位置计算

后期处理方式

FXAA

不同于上面的方式，它通过后处理方式，检测边缘，对其颜色混合处理
优点：集成比较方便，只需要新增一个阶段来实现抗锯齿
缺点：画面会略微有些模糊，高频(颜色变化剧烈)的地方会不稳定，并且在不断改变视角时，有可能会导致一些闪烁

原理：

Quality版本(注重质量)：

排除内部点：计算当前处理的像素点和周围像素点的亮度对比值，当对比度值超过一定阈值，被判定为边界，需要进行接下来的抗锯齿处理
1 2 3 4 float MaxLuma = max(N, E, W, S, M); float MinLuma = min(N, E, W, S, M); float Contrast = MaxLuma - MinLuma; if(Contrast >= _Threshold)
展开

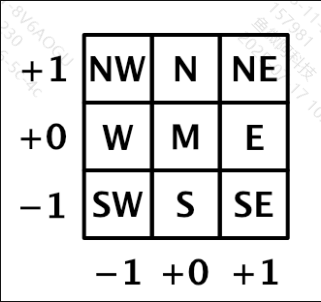

- 确定水平和垂直方向上5个像素点的亮度差（MaxLuma - MinLuma），如果为了结果更精确可以计算对角总共9个像素点，3X3 像素块
- 亮度值使用亮度公式计算 L = 0.213 * R + 0.715 * G + 0.072 * B，其中绿色对亮度贡献最大

计算混合系数：计算当前处理的像素点和周围像素点的平均亮度的差值

float Filter = 2 * (N + E + S + W) + NE + NW + SE + SW;
Filter = Filter / 12;//加权颜色混合值
float PixelBlend = abs(Filter -  M);//差值，混合系数

展开

权重卷积核：距离越远权重越小
变化越剧烈，混合系数越大

确定混合方向：

//确定混合方向
float Vertical = abs(N + S - 2 * M) * 2+ abs(NE + SE - 2 * E) + abs(NW + SW - 2 * W);//水平亮度变化幅度
float Horizontal = abs(E + W - 2 * M) * 2 + abs(NE + NW - 2 * N) + abs(SE + SW - 2 * S);//垂直亮度变化幅度
bool IsVertical = Vertical > Horizontal;
//确定步长大小
float2 PixelStep = IsVertical ? float2(0, _MainTex_TexelSize.y) : float2(_MainTex_TexelSize.x, 0);
//确定步长方向
float Positive = abs((IsVertical ? N : E) - M);
float Negative = abs((IsVertical ? S : W) - M);
if(Positive < Negative) PixelStep = -PixelStep;

展开

锯齿边界通常不会是刚好水平或者垂直的，我们要寻找一个最接近的方向
如果水平方向的亮度变化较大，锯齿边界就是垂直的，沿水平方向进行混合；如果垂直方向的亮度变化较大，锯齿边界是水平的，按垂直方向进行混合
确定步长方向，取变化剧烈的那个方向
约定：当在垂直方向时，我们约定向上为正，向下为负。在水平方向时，向右为正，向左为负

混合：
1 float4 Result = tex2D(_MainTex, UV + PixelStep * PixelBlend);
展开
- 当前处理的像素点颜色，为当前纹理坐标 + 混合方向 * 混合系数，的偏移坐标采样

混合系数优化：

  //阈值
  float Positive = abs((IsHorizontal ? N : E) - M);
  float Negative = abs((IsHorizontal ? S : W) - M);
  float Gradient, OppositeLuminance;//当前像素对应的梯度值，混合方向的像素
  if(Positive > Negative) {
      Gradient = Positive;
      OppositeLuminance = IsHorizontal ? N : E;
  } else {
      PixelStep = -PixelStep;
      Gradient = Negative;
      OppositeLuminance = IsHorizontal ? S : W;
  }
  float EdgeLuminance = (M + OppositeLuminance) * 0.5f;//M和混合方向像素的平均值
  float GradientThreshold = EdgeLuminance * 0.25f;//再乘0.25

  //相对方向
  float2 EdgeStep = IsVertical ? float2(_MainTex_TexelSize.x, 0) : float2(0, _MainTex_TexelSize.y);

  //计算边界距离
  int i;
  for(i = 1; i <= _SearchSteps; ++i) {//搜索步长
      PLuminanceDelta = Luminance(tex2D(_MainTex, UVEdge + i * EdgeStep)) - EdgeLuminance;//边界采样（两侧像素平均值） - 中心的两侧像素平均值，即平均值的差
      if(abs(PLuminanceDelta) > GradientThreshold) {//abs(平均值差值) > 阈值
          PDistance = i * (IsVertical ? EdgeStep.x : EdgeStep.y);//获得边界距离
          break;
      }
  }
  if(i == _SearchSteps + 1) {//如果超出搜索步长
      PDistance = EdgeStep * _SearchSteps;//限制到边界
  }
  //沿着相反方向搜索，计算NDistance
  for(i = 1; i <= _SearchSteps; ++i) {
    //NDistance……
  }

  //计算混合系数
  if (PDistance < NDistance) {
    EdgeBlend = 0.5f - PDistance / (PDistance + NDistance);//归一化到0——1，反转到0.5—— -0.5
  }else{
    EdgeBlend = 0.5f - NDistance / (PDistance + NDistance);
  }

  //计算最终混合系数
  float FinalBlend = max(PixelBlend, EdgeBlend);

展开

计算边界距离：
- 沿着混合方向的相对方向的两侧搜索（沿着锯齿边界方向）
- 方法一：
  - 梯度值：当前处理的像素和混合方向的像素的亮度差值
  - 阈值：当前梯度值 * 0.25作为阈值 +
  - 比较：如果abs(梯度值差值) > 当前梯度值 + 阈值 abs(梯度值差值) < 当前梯度值 - 阈值，则认为是到达了锯齿的边界
- 方法二：
  - 阈值：当前平均亮度值 * 0.25作为阈值 + 当前梯度值
  - 比较优化：比较时可以不用分别对两个像素采样平均，可以利用线性过滤，在边界处采样，既两侧像素的平均亮度值
计算混合系数：根据正负边界距离动态调整混合系数，左右边界差距越大，混合系数越大
计算最终混合系数：和之前PixelBlend取最大值

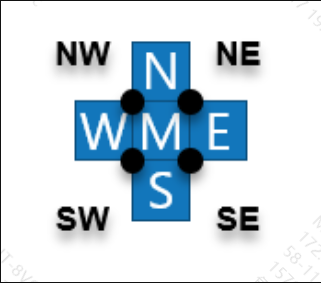

Console版本(注重速度)：

//亮度对比值
float MaxLuma = max(NW, NE, SW, SE);
float MinLuma = min(NW, NE, SW, SE);
float Contrast =  max(MaxLuma, M) -  min(MinLuma, M);
if(Contrast >= _Threshold)

//计算混合方向
Dir.x = -((NW + NE) - (SW + SE));//水平亮度
Dir.y = ((NE + SE) - (NW + SW));//垂直亮度
Dir = normalize(Dir);//构成向量，获取方向

//沿着混合方向采样平均
float2 Dir1 = Dir * _MainTex_TexelSize.xy;
float4 N1 = tex2D(_MainTex, UV + Dir1);
float4 P1 = tex2D(_MainTex, UV - Dir1);
float4 Result = (N1 + P1) * 0.5f;

//优化
float DirAbsMinTimesC = min(abs(Dir.x), abs(Dir.y));//越水平，结果越小
float2 Dir2 = clamp(Dir1 / DirAbsMinTimesC, -2, 2) * 2;//分母越小，值越大

float2 Dir2 = Dir2 * _MainTex_TexelSize.xy;
float4 N2 = tex2D(_MainTex, UV + Dir2);
float4 P2 = tex2D(_MainTex, UV - Dir2);
float4 Result2 = Result * 0.5f + (N2 + P2) * 0.25f;//和上次结果加权混合

if(Luminance(Result2.xyz) > MinLuma && Luminance(Result2.xyz) < MaxLuma) {//检测是否在亮度范围中
    Result = Result2;
}

展开

采样点：M像素的四个顶点位置，是圆点所有覆盖像素的亮度平均值
排除内部点：……同上
计算混合方向和系数
计算像素结果：沿着混合方向采样平均
优化混合系数：
- 上述对于水平/垂直锯齿不友好
- 对Dir两个分量的最小值的倒数对Dir1缩放，获得Dir2
- 如果切向方向越接近水平或者垂直方向，那么采样的距离缩放值就越大
- 和上次结果加权混合
- 检测是否在亮度范围中，否则丢弃

OpenGL
