Games202(12`作业5)

作业5

前言

本节我们将实现实时光线追踪的时间累计降噪算法

对于光线追踪的渲染结果，G-Buffer 及其他相关信息会以文件的形式提供（202作业5发布公告的作业数据百度网盘资源，将它解压到项目目录）

运行build.bat 或 build. sh 来构建和编译作业框架，里面的指令和以前一样，通过cmake生成工程和vs编译即可生成可执行文件

工程输入和输出都是.exr图片格式的文件，我们可以用作业内的image2video脚本把输出结果转换为视频，使用前提是电脑装有ffmpeg

作业中的所有内容都在denoiser.cpp里实现，几个流程分别对应Filter()，Reprojection()，TemporalAccumulation() 这3个函数

代码解读

Denoiser降噪类：

成员变量：

• m_useTemportal = false，是否使用时间降噪
• m_preFrameInfo上一帧信息
• m_accColor当前时间累计后颜色（仅依赖于< i 的帧，也就是前i-1的acc结果）
• m_valid临时buffer,在每次执行ProcessFrame都会被重置，记录每个像素本次是否有效（可以投影上一帧结果），
• m_misc临时buffer,在每次执行ProcessFrame都会被重置，作为m_accColor的临时缓冲区，而m_accColor则负责记录真正的函数间传输结果

成员函数：

• init（）初始化
  • m_accColor初始为首帧联合双边减噪后的结果，首帧没有acc，只有单帧降噪
  • 根据m_accColor的宽高，初始化m_valid和m_misc缓冲区的大小
• Maintain（）更新上一次帧信息为传入的帧信息
• Filter()单帧降噪，返回对输入帧信息联合双边减噪后的结果
• Reprojection()投影上一帧结果
• TemporalAccumulation() 时间累计降噪
• ProcessFrame（）
  • 接受帧信息
  • 对帧降噪，并用局部变量保存联合双边减噪后的结果
  • 如果是首次执行，m_useTemportal为false，会执行init，之后不会再执行了
  • 如果不是首次执行，会调用Reprojection和TemporalAccumulation
  • 调用Maintain，m_preFrameInfo更新为此帧信息，以便下一帧时获得上一帧的帧信息
  • 输出时间累计降噪后的帧信息Buffer2D< Float3 >(在buffer.h文件中定义)

main.cpp

• Denoise():
  • 创建Denoiser降噪类，循环帧数量次，遍历每一帧
  • 每次都会通过LoadFrameInfo加载帧信息，通过ProcessFrame（）实现这一帧的时间累计降噪，通过filename设置路径并写入图像
• main():读取examples/ 目录下的输入，通过Denoise（）降噪后，将返回的降噪结果传入输出路径

FrameInfo帧信息 / 图像：

结构体内部每个成员都已数组形式呈现

• m_beauty 代表渲染结果。
• m_depth 代表每个像素的深度值。
• m_normal 代表每个像素的法线向量(模长为1)。
• m_position 代表每个像素在世界坐标系中的位置。
• m_id 代表每个像素对应的物体标号，对于没有物体的部分 (背景) 其标号为-1。
• m_matrix中保存了多个矩阵
  • m_matrix[i]标号为i的物体从局部坐标系到世界坐标系的矩阵
  • 倒数第2个，世界坐标系到摄像机坐标系的矩阵
  • 倒数第1个，世界坐标系到屏幕坐标系的矩阵

联合双边滤波(Joint Bilateral filtering)

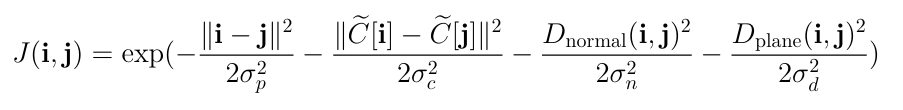

联合双边滤波核：

世界位置，颜色，法线，深度，任意一项差距越大，贡献越小，用exp^-x来简化表示公式，x越大值越小

法线夹角为0——90时，贡献为1——0，当夹角超过90，贡献为负，应将此值clamp为0

在简单的深度检测上做了优化：利用i的法线和 i->j 单位向量 的点积：

• 比如书和桌子的平面完全平行，但它们位于不同的平面上，深度值差异小贡献大，但由于非同面理应贡献小，我们的法线和两点向量点乘的结果会减小贡献
• 比如Cornell Box 的侧面墙，深度差异大贡献小，但由于同面理应贡献大，我们的法线和两点向量点乘的结果会让贡献 == 1（90度）

代码部分：

• 遍历每个像素，根据frameInfo获取像素信息
• 对像素卷积核内的像素，根据frameInfo获取像素信息，根据联合双边滤波核计算此像素weight权重
• 结果保存在buffer中

投影上一帧结果

代码部分：

• 遍历每个像素，
• 首先根据Inverse(m_matrix[id])获取world_to_local矩阵，将像素对应的顶点的world坐标转为局部坐标
• 通过m_preFrameInfo.m_matrix[id]获取local_to_world矩阵，将顶点变换到上一帧的世界位置（因为本质是物体移动而非相机移动）
• 通过m_preFrameInfo.m_matrix[size() - 1]获取World_To_Screen矩阵（PV），即找到了顶点在上一帧的像素位置
• 会对pre_screen_position，进行 0 <= p <= width/height的边缘检测
• 会对pre_id == id，对应的物体id是否一致
• 当满足两个条件，会从m_accColor查询上一帧投影的颜色
• 遍历了每个像素后，通过swap后，m_accColor = 上一帧投影的颜色buffer

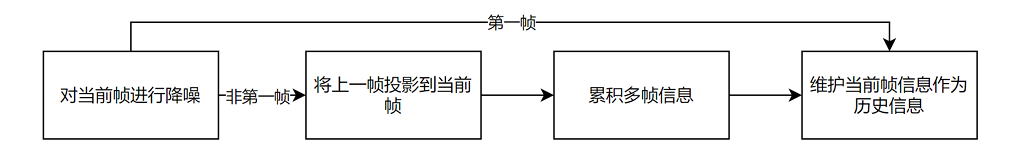

temporal accumulation 时间累计

代码部分：

• 遍历每个像素，
• 如果像素是有效的，m_accColor(x, y)获取像素的上一帧投影的颜色
• 遍历核的范围，mu+= 当前像素的颜色， sigma +=
• mu / count 获得 本帧 下均值，sigma / count 获得 本帧 下方差
• 并且为了防止过亮/过暗的噪点情况，会对上一帧投影的颜色做(µ−kσ,µ+kσ)的颜色限制
• 将本帧的去噪图像和上一帧去噪图像按照alpha混合（lerp），结果会存储在m_accColor作为本帧acc去噪的结果

A-Trous Wavelet加速单帧降噪

对于过滤器使用逐渐增长的尺寸Progressively Growing Sizes，将减少过滤的时间

• 和Filter()相比在kernel外又多了一层for循环，做pass个过滤器
• 每次都会查询n’ * n’次，只是它的间隔为pow(2, pass)，获得采样的像素位置，其他的都一样了
