Games202(1`前3章和作业0)

Games202_Real-Time High Ouality Rendering 实时高质量渲染

第一章_课程总览

本次总共有14节课程，和6个作业：

• 实时软阴影
  • shadow mapping阴影贴图和解决失真
  • PCF阴影抗锯齿
  • PCSS软阴影
  • VSSM软阴影
  • SDF shadows有向距离场软阴影
• 实时 Global Illum 全局光照
  • 基于图像的照明：LBL
  • 预计算：PRT
  • 阴影贴图：RSM
  • 3D空间：LPV，VXGI
  • 屏幕空间：SSAO，SSDO，SSR
• 基于物理的光照模型
  • RTR中PBR材质：Microfacet Model, Disney principled BRDF；
  • 线性变换的余弦：LTC；
  • 非照片真实感的渲染：NPR
• 实时光线追踪
  • temporal accumulation时间积累
  • Gaussian filtering高斯滤波
  • joint bilateral filtering联合双边滤波
  • SVGF时空方差引导滤波
  • RAE循环自动编码器
• 工业界技术
  • cascaded/tiled/deferred shading，
  • particles，
  • engines，
  • etc.

作业框架

介绍

作业框架会使用webgl API：

WebGL 它是一套针对web网页实现交互式3d图形的跨平台api，为了实现这样的目的，webgl是是基于 OpenGL ES 2.0 （Opengl的子集，具有较少的功能）的 API，在调用它时，实际上调用底层的opengles，使得在支持 HTML5 的 canvas 标签的浏览器中, 可以完成渲染，

WebGL 程序包括： JavaScript 写的控制代码，html与网页交互，glsl着色器代码，webglapi图形接口

（以往的例如opengl包括：c/c++写控制代码，glsl着色器代码，openglapi图形接口）

WebglAPI参考语法

作业框架path搭建

作业0给出了两种方法，搭建本地服务器，我们使用推荐的方法下载vscode插件_LiveServer本地服务器

在我们的作业框架0，Ctrl+Shift+P调出命令行窗口，LiveServer:OpenwithLiveServer命令浏览器将自动打开指定地址的本地服务器

作业0文件结构

第3方库都存放在lib文件夹下面：

• imgui.js，轻量级用户界面库
• loader.js，模型加载，可以加载obj，mtl
• three.js，是对webglapi的封装，使得webgl简单易用
• ……

在src文件夹下存放源文件：

//网格体

• pointlight点光源：点光源的属性，顶点数据是立方体，材质是EmissiveMaterial
• loadsmodel：
  • 接受一个mtl和obj的文件，
  • 同样包含了网格体需要的各种属性，并添加了meshrender

//材质

• material材质基类：（包含uniform变量，材质属性，shader src）
  • 函数：compile编译，返回链接的着色器
• lights：光照模型材质
  • EmissiveMaterial材质继承自 Material：包含材质属性，选用的着色器

//网格

• mesh网格：（存储网格体的顶点数据）
  • 构造函数：顶点数据
  • cube顶点数据

//渲染

• meshrender网格渲染器：（这里存储一切渲染网格体的数据：顶点数据，材质属性，着色器……）
  • 构造函数：
    • 初始化和创建4个缓冲区用来存储顶点数据
    • if检查如果有某类数据，bind后传入缓冲再解绑
    • 设置材质属性，编译着色器
  • 函数：draw渲染网格体
    • 创建MVP矩阵
    • 设置VAO
    • bind上下文
    • 传入uniform变量
    • 调用drawElements开始执行渲染流水线
• WebGLRenderer主渲染器：
  • 各类网格体数组
  • 函数:网格体添加到数组，对于light是在这里为它添加meshrender组件
  • 函数:render开始渲染所有网格体
    • 设置webgl指令
    • for循环所有的网格体，启用shaderprogram，传入uniform，调用meshrender.draw渲染

//着色器

• loadshader：
  • 函数：通过THREE.FileLoader()加载指定目录的文件
• shader着色器类：
  • 接受vs和fs
  • 编译函数
  • 链接函数
• internalshader：保存实际的vs，fs代码

//纹理

• texture纹理类：
  • 接受图片路径，
  • 为它分配内存，
  • 设置一些纹理属性
  • bind它

//程序入口

• engine入口点：
  • 初始化 WebGL 上下文
  • THREE库创建摄像机，并设置属性
  • 设置窗口回调函数
  • 创建场景、渲染器，将场景添加到渲染器
  • GUI库创建用户界面
  • 主循环中：调用渲染

//网页映射

• index.html前端：
  • 由html包括所有的代码
  • head部分包括：设置画布风格style、link链接资源文件、指定src源文件
  • body部分：创建canvas画布<canvas id=

作业问题

如果渲染不出人物，需要指明使用的纹理资源:

<link rel="preload" href="/assets/mary/MC003_Kozakura_Mari.png" as="image" type="image/png" crossorigin />

展开

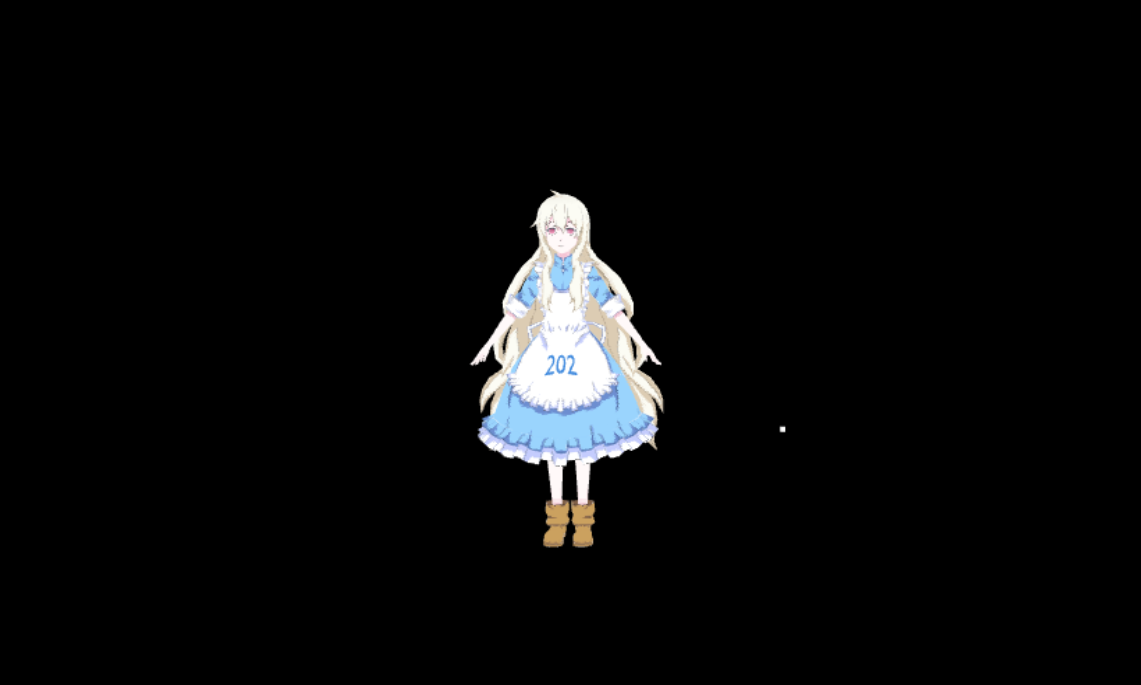

代码框架渲染结果：

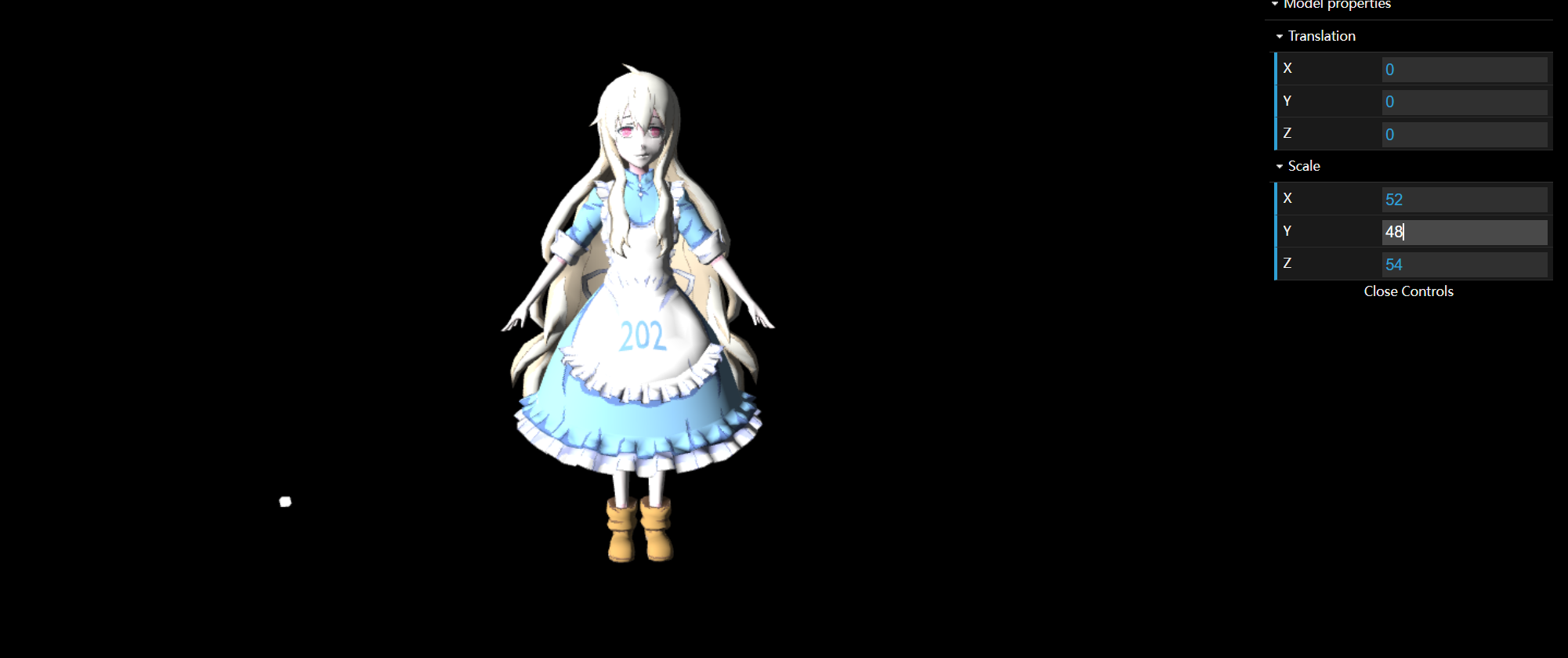

Blinn_Phong光照模型：

为了使用光照模型我们需要新增和修改：

• 在internalshader添加新的vs，fs着色器
• 添加Blinn_Phong材质文件
• 修改loadobj文件，为模型使用新材质，myMaterial =
• 修改html文件，新增文件路径

第二章_CG基础概念

渲染流水线，opengl，glsl，渲染方程，通过类比了解它们的概念

这里简述一下图形API：

CPU与GPU的通信，需要4点：将需要传递的数据放在RAM上，通过IO操作将一些控制码写入GPU对外开放的寄存器，数据地址也写入GPU的专用寄存器，给GPU一个开始信号

显卡驱动程序就是编码了上述的各种细节，但是这种细节不同厂家不同，甚至不同型号芯片设计架构也不同，

为了使得图形程序能够跑在不同的硬件平台和操作系统（针对跨平台API）上，在显卡驱动程序上又创建了抽象层（每个驱动针对不同芯片，api使得支持所有芯片），为不同的操作系统和硬件提供统一接口，这就是图形API

……略

第三章_阴影

shadow mapping阴影纹理

第一次从光源位置渲染，仅需要一张深度图，第二次从摄像机方向渲染，可视点会转换到光空间，和阴影纹理比较深度值，作为是否是阴影的依据

失真

自遮挡：

由于屏幕和纹理都有分辨率，因此场景中的一部分区域都会映射到同一个像素中，跟这个像素存储的深度值（中心采样点出发的）比较，当同一平面（深度相差非常小）的一个区域内，会有区域深度值 > 阴影纹理对应像素的深度值，因此会出现黑白的失真

当平面相对光倾斜角度越大，失真越明显

要解决这个失真有两种方法：

• 偏移量basic，原理是让深度变化相差不大的保持一致性，原来是>深度值的判定为阴影，现在是>深度值+basic一定偏移后的才判定为阴影
• 还有一种添加basic的方法（second-depth shadow mapping ），通过两次pass，取首次深度和次深度的中间深度，根据这个深度判定，相当于自动添加basic

悬浮：

当添加了basic后，很有可能出现悬浮问题，目前还没有什么好的解决方法

锯齿：

PCF(Percentage Closer Filtering)近距离过滤百分比

pcf是用来解决阴影的锯齿问题的

对于摄像机的每个像素，都去从shadowmap查找周围3*3的临近像素的深度值，取平均的结果，

PCSS(Percentage Closer Soft Shadow)

pcss是由pcf衍生的，当filter size很大，就可以实现软阴影

但是我们要进一步优化一下，filter size不是固定的，它需要根据遮挡物的和阴影接收物的距离决定filter size == penumbra，当距离越远，filter应该越大，越接近于软阴影，那么filter size如何确定呢？

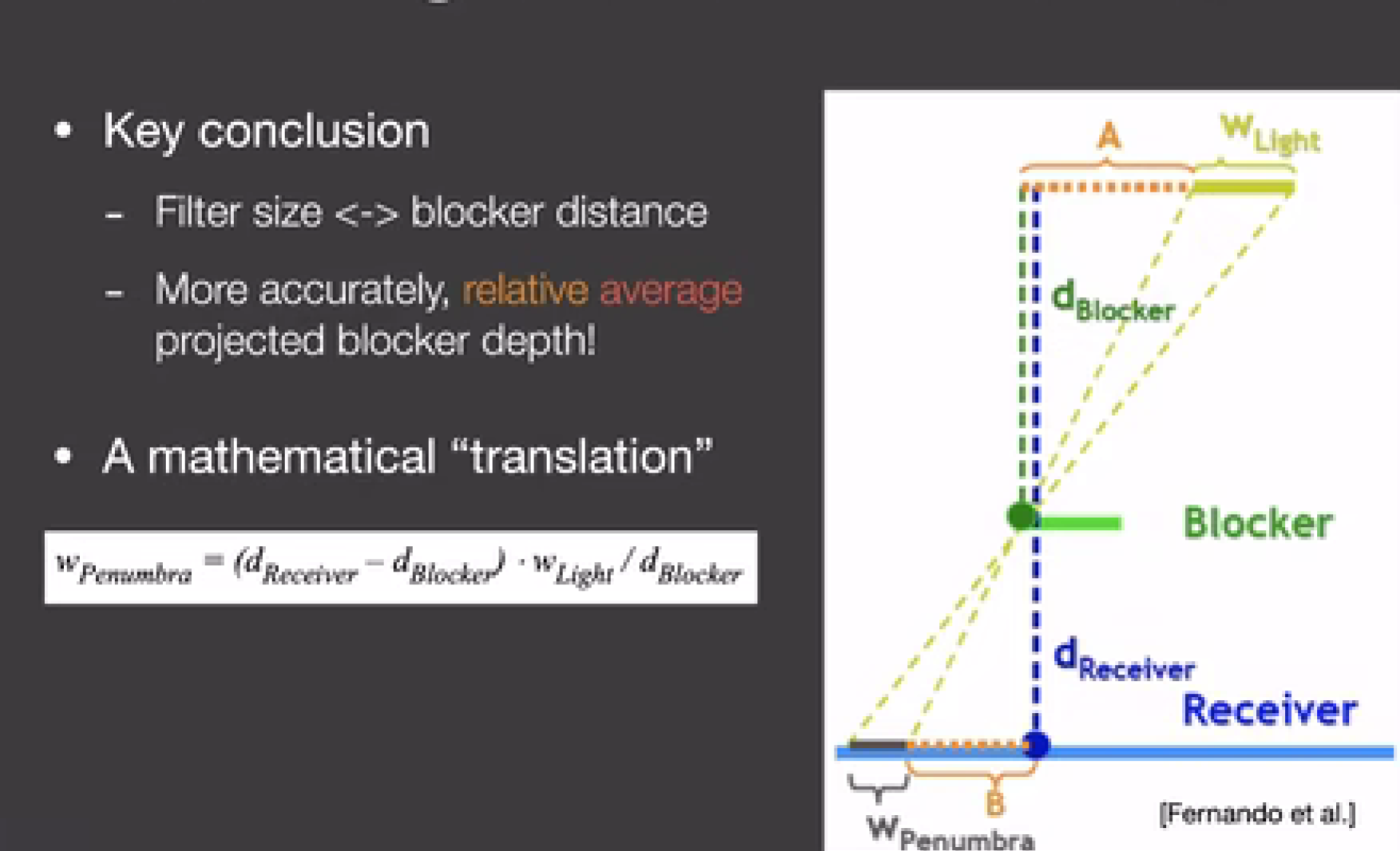

此公式描述了filter size 过滤大小，可以想象当blocker上下移动时，filter的大小，它符合相似三角形，wlight / dblock == wpenumbar / d(receiver - blocker)(下半部分)

首先我们要求出filter size，需要知道3个参数：

• 已知wlight，
• 需要知道dblocker光到遮挡物的距离，但是遮挡物和光都并非一个点（就比如两个平面的距离，我是以什么确定呢，以中心点还是其他？），因此需要取一定范围内的平均blocker值，即光平面的4个顶点，连线shader point的锥形体积内均可能存在block物体
• 还需要知道dreceiver光到shader point的距离（可以通过矢量减法得到）

根据公式就可以算出filter size，然后正常进行pcf即可

– 那么如何求在锥形体积内dblocker的平均值呢？

可以查找shadowmap中的值（因为它就保存了光源到最近物体即block的距离），但是SM上的所有像素也不是全部都是block，只有遮挡住p点的才作为block

但是从shadowmap的查找范围又是多大呢？

• 第一种可以简单的从shadowmap上取固定大小，如果shadowmap的像素可以遮挡住物体，判定为block，如果不能那就不是遮挡物不用考虑

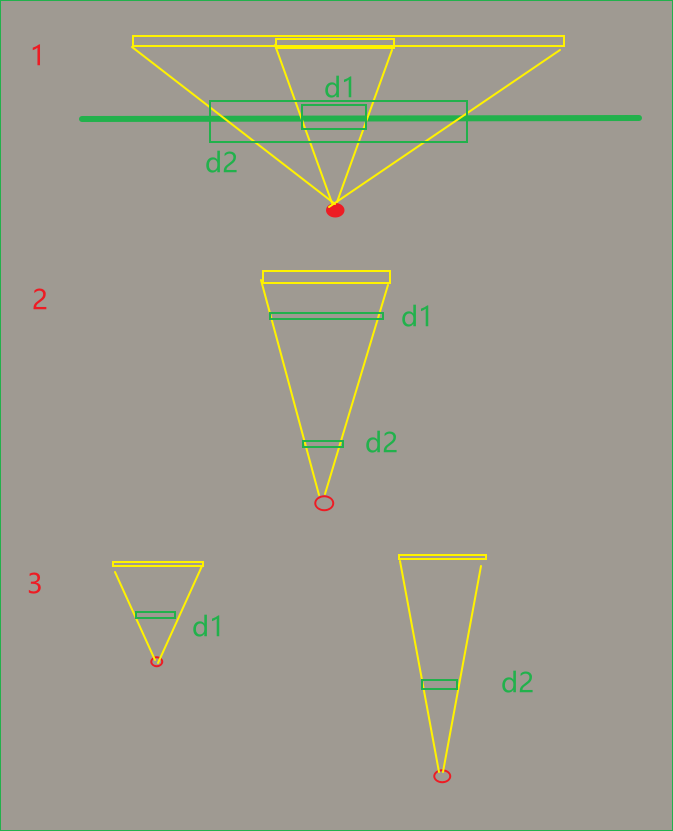

• 另一种更好的方法是假设shadowmap位于light平面的近平面上，从而当光距离变化，shadowmap的采样区域也会随之变化（比如光平面在原理shaderpoint时，遮挡区域会更小），正好符合了视锥体的区域，对shadowmap的范围取平均……

但是可以想象到这样的方法对性能影响非常大
