Games104(0·课程目录、文件解读、编译运行、主要功能)

games104 目录

课程分为3部分，共22节课

• 架构概述
  • 导论
  • 分层
  • 渲染中的数学
• 各核心系统原理
  • 大气和云
  • 渲染管线
  • 后处理
  • 动画技术
  • 物理系统
  • 粒子
  • 工具链
  • gameplay
  • 网络
• 前沿领域简述
  • 动态GI
  • GPU
• piccolo源码解读

v0.09

文件解读：

配套的Piccolo_迷你引擎共有9个版本迭代，核心代码是c++，版本控制工具是git，构建工具是cmake

• 以‘ . ‘开头的文件/文件夹，是各个工具的配置文件
• cmake和cmakelists.txt是cmake用于生成构建文件的配置文件
• scripts和build + 平台 开头的文件，bat批处理文件，为了方便构建写的脚本文件
• LICENSE，README，releasenotes自述等
• engine引擎相关:
  • 3rdparty 第3方库的源码/2进制文件
    • glfw 管理窗口、图形API上下文、输入和事件循环 的跨平台库
    • glm 数学库
    • imgui 用户ui库
    • json11 数据序列化库
    • spdlog 日志库
    • stb 实用工具库
    • tinyobjloader 轻量级OBJ模型加载器
    • vulkanmemoryallocator Vulkan内存分配库（简化GPU内存管理）
    • vulkanSDK 图形APISDK
  • asset 引擎默认关卡相关资产
  • bin 包含parser解析器文件，是构建时为模板文件生成功能性代码
  • configs引擎启动时需要的配置文件
  • jolt-asset物理库相关的shader
  • shader引擎启动需要的shader
  • template c++模板文件
  • source引擎源码
    • _generated为模板文件生成功能性代码
    • editor编辑器源码
    • meta_parser解析器源码
    • precompile包含camke脚本和配置文件，使得cmake在构建前使用parser解析源码
    • runtime核心源码
      • core核心层:提供软件系统常用模块
        • 基础库 base （宏、哈希）
        • 色彩 color
        • 数学库 math
        • 元数据系统 meta
          • 反射 reflection
          • 序列化/反序列化 serializer
        • 日志系统 log
      • function功能层：提供引擎功能模块。分为框架和子系统两部分
        • 框架framework：运行时功能核心框架
          • 世界管理器 world_manager 负责管理世界的加载、卸载、保存，和tick下属当前关卡。
            • 关卡 level 负责加载、卸载、保存关卡。同时关卡也管理下属GO的tick、创建和删除。
              • 游戏对象 object 负责加载、保存GO。同时GO也管理下属组件
                • 组件component全都继承自 component.h 中的 Component 类，目前组件包括：
                  • 动画 animation
                  • 相机 camera
                  • 网格 mesh
                  • 运动 motor
                  • 粒子 particle
                  • 刚体 rigidbody
                  • 变换 transform
        • 子系统
          • 动画 animation
          • 角色 character
          • 控制器 controller
          • 全局上下文 global
          • 输入 input
          • 粒子 particle
          • 物理 physics
          • 渲染 render
          • UI ui
      • platform平台层:提供操作系统/平台相关的底层功能
        • 文件系统 file_service
        • 路径 path
      • resource资源层:提供各种资产加载、保存功能，资产的结构化数据定义和相关路径配置等
        • 资产系统 asset_manager
        • 配置系统 config_manager
        • 结构化数据定义 res_type
          • 全局数据 global
            • 全局粒子设置 global_particle
            • 全局渲染配置 global_rendering
          • 通用数据 common
            • 世界 world
            • 关卡 level
            • 对象 object
          • 组件数据 components
            • 动画 animation
            • 相机 camera
            • 粒子发射器 emitter
            • 网格 mesh
            • 运动 motor
            • 刚体 rigid_body
          • 其他数据 data
            • 动画片段 animation_clip
            • 动画骨骼节点 animation_skeleton_node_map
            • 基本形状 basic_shape
            • 动画混合状态 blend_state
            • 相机配置 camera_config
            • 材质 material
            • 网格数据 mesh_data
            • 骨骼 skeleton_data
            • 骨骼掩膜 skeleton_mask
      • engine文件引擎入口点
    • test用于存放测试代码

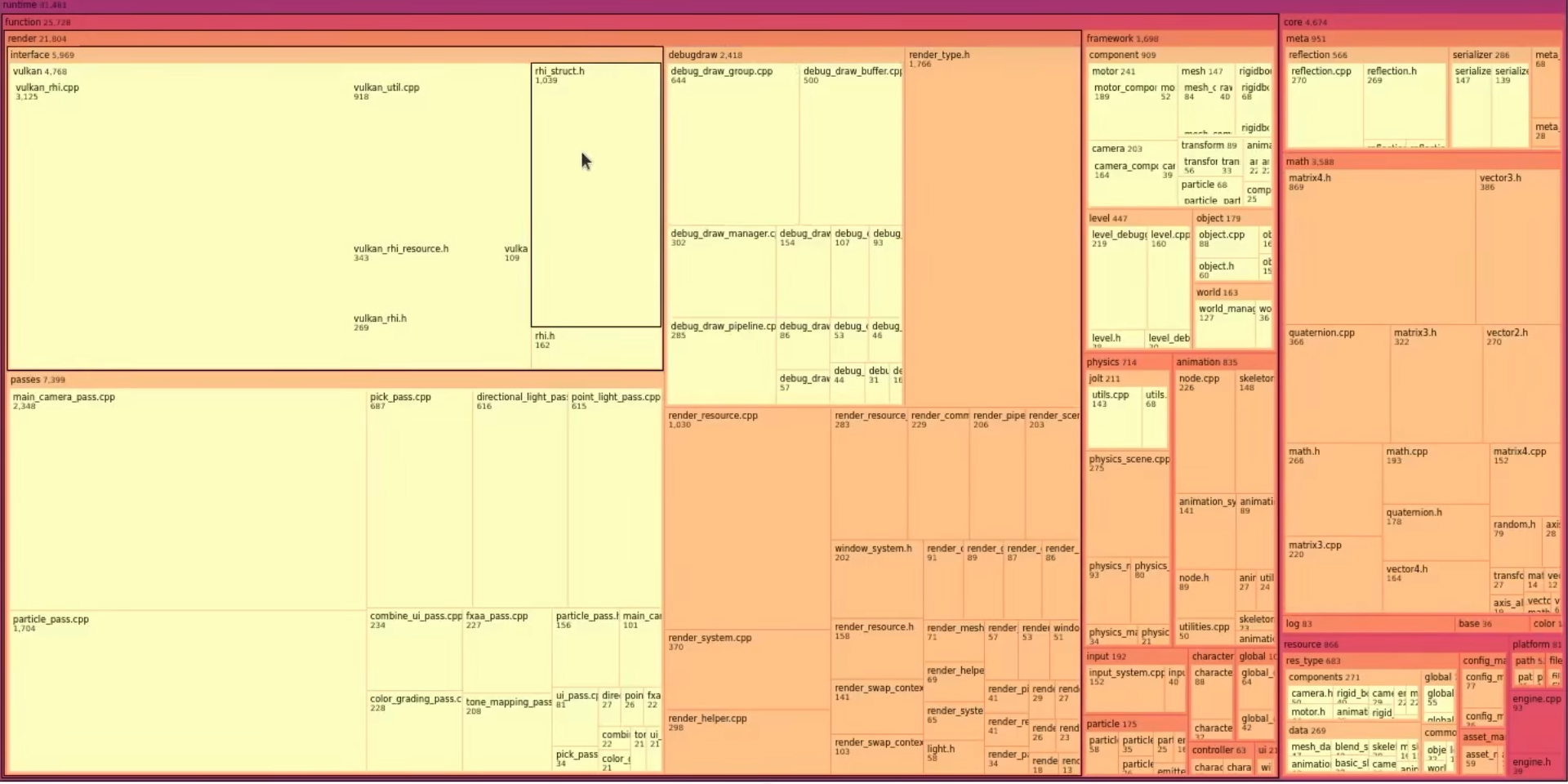

runtime文件夹下文件内存分布

function > core > resource > engine > platform

构建运行

确保cmake已安装和path配置成功

打开vscode执行下列指令：

• cmake . -B build 指定当前文件夹为工程根目录，生成构建文件到build文件夹里面
• cmake –build build 使用编译器构建项目
• bin/PiccoloEditor 运行可执行文件

注：此处运行v0.02

主要功能：

• game engine 游戏界面
  • 渲染场景
    • 天空盒
    • 光照模型
    • 实时阴影
    • 纹理
    • 模型导入
  • editormode
    • 编辑器摄像机移动，旋转视角，缩放视角
    • 鼠标点击选择物体，并在物体位置出现Gizmos，具体出现什么点击上方的trans,rotate,scale切换
  • game mode
    • 游戏摄像机视角
    • 鼠标被限制在窗口
    • 骨骼动画
    • 碰撞体
• file content 资产文件
  • 关联工程的asset文件夹，目前只是可读
• world objects 世界中的对象
  • 和世界中的对象关联
• components details 组件的细节
  • 每个对象都有名称
  • transformComponent组件，可以实时修改世界位置,旋转，缩放
  • meshComponent显示网格体资产的路径
  • RigidBodyComponent刚体组件，碰撞
  • animationComponent骨骼资产路径，混合动画路径
  • MotorComponent运动组件，包含speed
  • CameraComponent相机组件，可以修改相机的forward,up,left轴
• menu 菜单（序列化）
  • reload current level重新加载当前关卡
  • save current level保存当前关卡
  • exit退出

其他功能：

• 用户界面可以拖放和停靠
• pilot窗口的大小
